PROSES MENGISAR

Proses mengisar logam adalah satu proses dimana pelbagai

bentuk logam dapat dimesin kepada bentuk yang dikehendaki.

Diantara proses atau operasi yang boleh di jalankan oleh mesin

kisar ialah :

1. Mengisar permukaan rata.

2. Mengisar berbagai-bagai jenis bahu dan alur kunci, lurah T

dan tanggam bajang (dovetail).

3.Mengisar permukaan berbentuk.

4.Mengisar permukaan yang berjarak sama seperti bongkah segiempat sama, bongkah segienam dsbnya menggunakan kepala pembahagi.

5.Membuat kerja-kerja melubang dan menggerek.

JENIS-JENIS MESIN PENGISAR

Mesin pengisar ufuk terdiri daripada dua jenis iaitu:

Mesin pengisar ufuk biasa (plain horizontal)

- meja berkedudukan tetap

Mesin pengisar universal (universal horizontal)

- meja boleh dikilas 45˚

image image

MESIN PENGISAR CNC

Mesin pengisar yang dikawal oleh komputer berangka.

Banyak membantu mempercepatkan lagi pengeluaran dan juga

mendapatkan kejituan yang tinggi.


SAIZ MESIN PENGISAR

•Ditentukan dengan 4 cara iaitu:

1.Saiz meja.

2.Jarak meja bergerak.

3.Kuasa kuda.

4.Bentuk dan jenis.

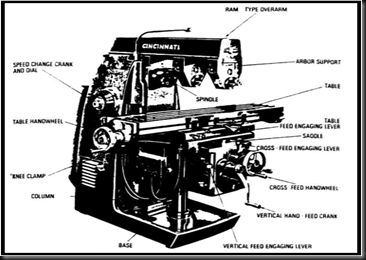

BAHAGIAN-BAHAGIAN MESIN PENGISAR

• Tapak (base)

• Turus (column)

• Lutut (knee)

• Sela (saddle)

• Meja (table)

• Spindal (spindle)

• Overarm


JENIS-JENIS MATA ALAT PENGISAR

•Mata Kisar Biasa (Plain Milling Cutter)


•Mata Kisar Tepi (Side & Face Milling Cutter)


•Mata Kisar Mengerat (Metal Slitting Saw)


•Mata Kisar Bersudut (Angular Milling Cutter)


Mata Kembar (Double Angle Cutter)


•Mata Kisar Hujung (End Mills)


•Mata Kisar Muka (Face Milling Cutter)


•Mata Kisar Jenis Shell (Shell End Mill)


•Mata Kisar Berbentuk (Form Milling Cutter)



•Mata Kisar Lurah Bajang (Dovetail Cutter)


•Mata Kisar Lurah T (T Slot Cutter)


•Mata Kisar Alur Kunci (Woodruff Cutter)


•Mata Kisar Fly (Fly Cutter)


•Pemegang matalat

ARBOR


ADAPTOR


COLLET


ALAT-ALATAN TAMBAHAN MESIN PENKISAR

RAGUM BIASA RAGUM BERKILAS

image image image RAGUM UNIVERSAL

image image

KEPALA PEMBAHAGI MEJA PUTAR
